16F84 IR Ontvanger

Aanpassingen :

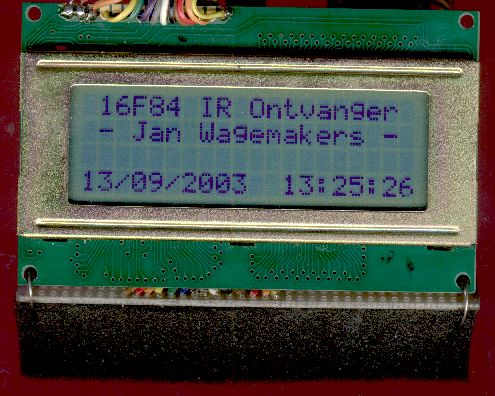

13/09/2003 : Datum aan digitale klok toegevoegd.
15/09/2003 : Bug in 'ga naar lijn x' routine weggewerkt.
17/09/2003 : Script om te verzenden vervangen door irtext.c
04/10/2003 : irtext.c aangepast zodat karakters > 127 verstuurd kunnen worden.
24/12/2003 : Digitale klok wordt enkel getoond als deze juist staat.

1. Wat? :

Met deze Infra Rood Ontvanger kan je tekst op een HD4478 LCD Display zetten, waarbij de tekst afkomstig is van een Infra Rood zender aangesloten op een PC. In deze Infra Rood Ontvanger zit ook een digitaal klokje (uur + datum) dat op het scherm wordt getoond als er een tijdje geen Infra Rood Signaal is ontvangen. Het gelijkzetten van deze klok gebeurt ook via Infra Rood. De digitale klok zal enkel getoond worden als ze gezet is, anders wordt er niets getoond en zal het scherm gewist worden.

De hard- en soft-ware voor de zender is terug te vinden op http://www.lirc.org/.

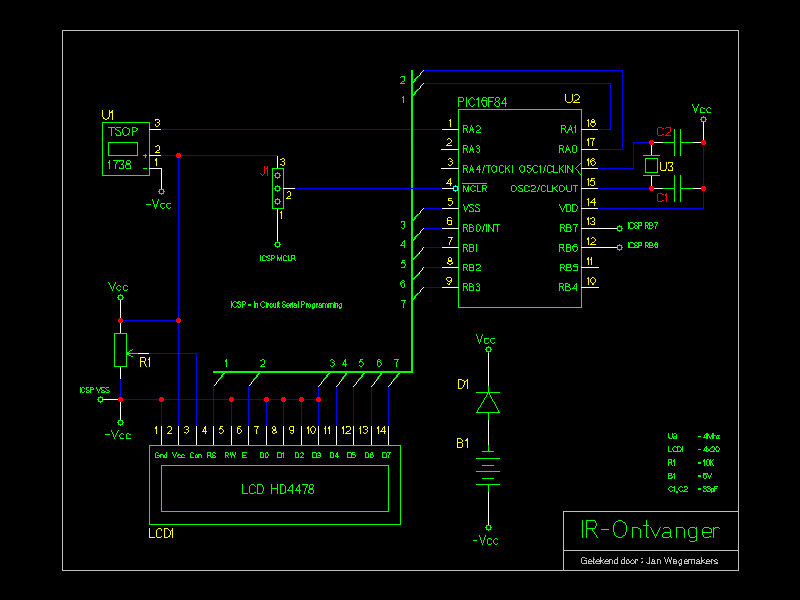

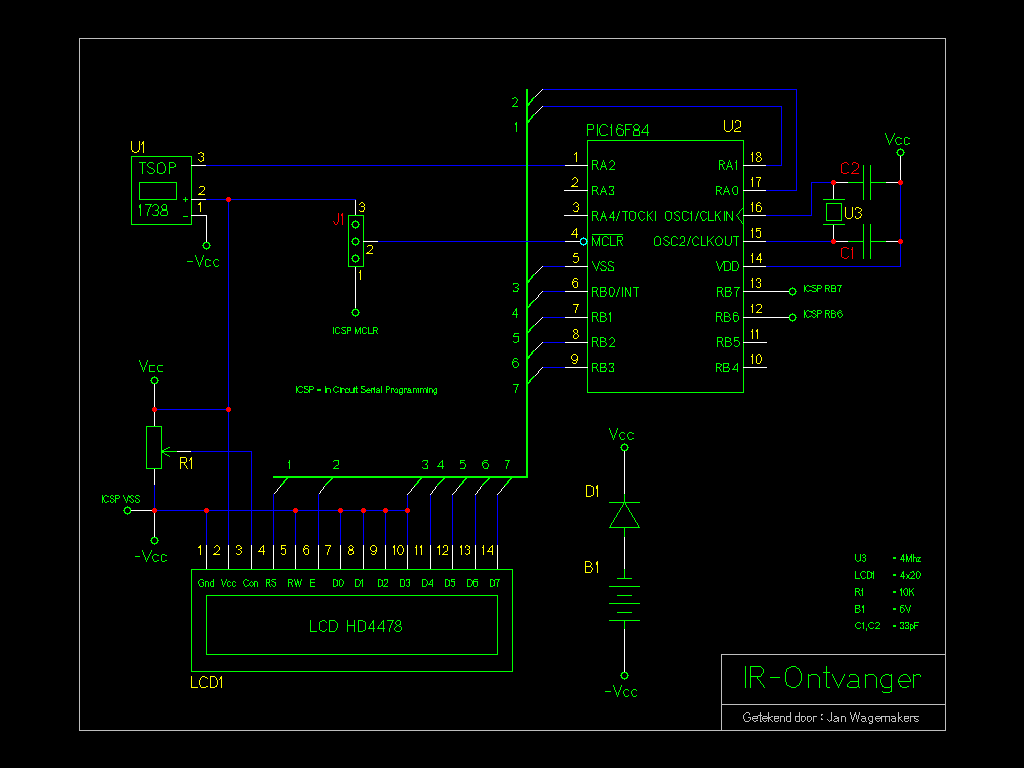

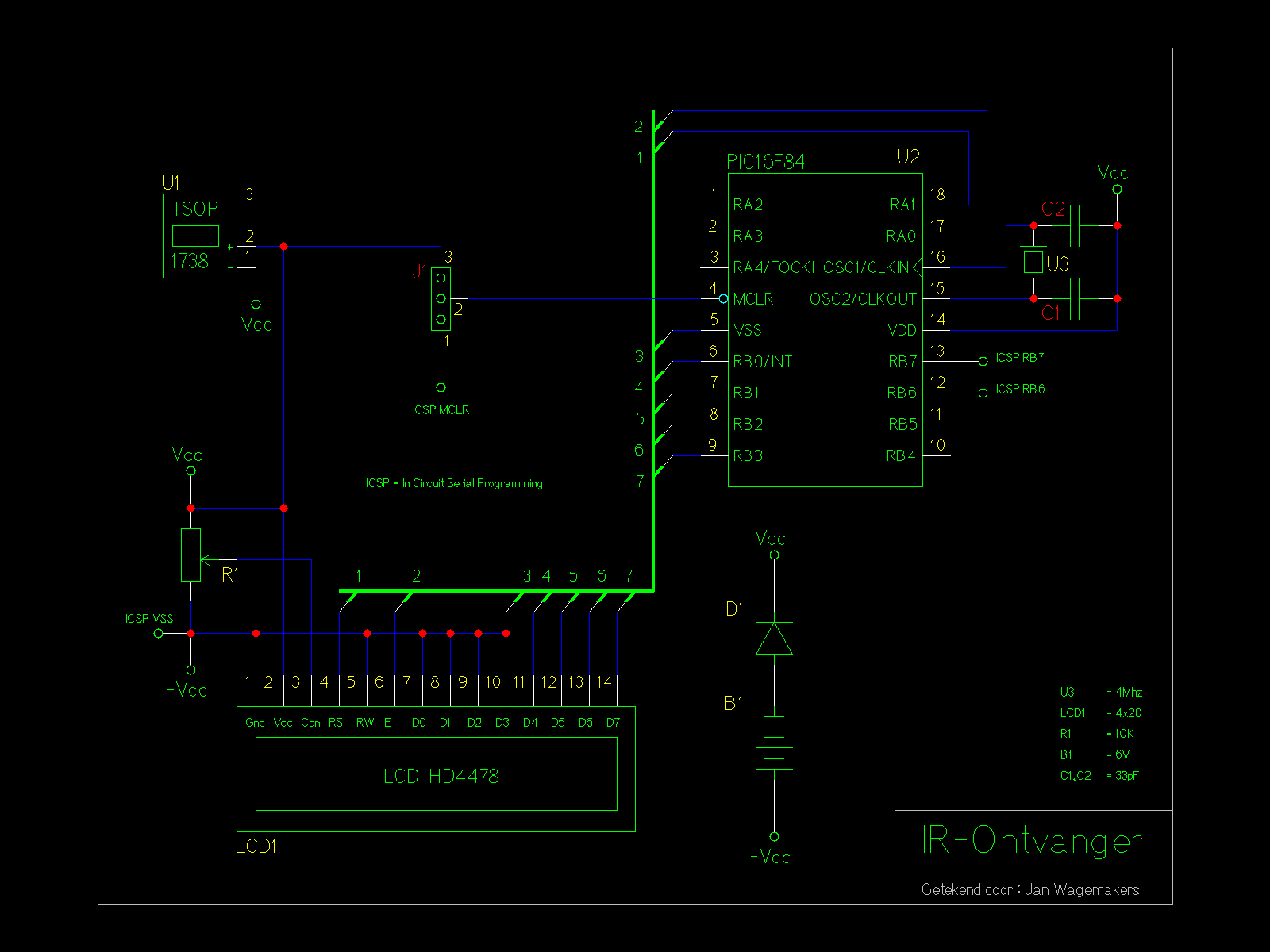

2. Het elektrisch schema :

Het schema kan je hieronder downloaden :

Dit schema is getekend met geda-gschem

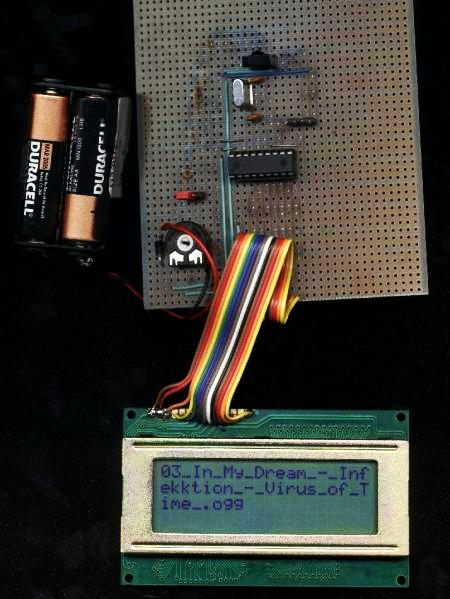

3. De praktische realisatie :

4. Het PIC16F84 assembler programma :

Kan je hier downloaden.

5. Software PC :

Als basis voor het verzenden maak ik gebruik van de lirc-software.

5.1. lircd.conf :

Voeg dit toe aan uw /etc/lirc/lircd.conf :

5.2. Verzenden van gegevens :

Bij lirc zit het programma irsend of rc (afhankelijk van de gebruikte distributie). Dit programma kan gebruikt worden om tekst te verzenden. Enkele voorbeelden :

irsend send_once lcd ascii84 ascii101 ascii115 ascii116 --> Stuurt de tekst 'Test' naar het lcd-display
irsend send_once lcd ascii0 ascii0 --> Wis het lcd-display
irsend send_once lcd ascii0 ascii1 --> Ga naar lijn 1
irsend send_once lcd ascii0 ascii2 --> Ga naar lijn 2
irsend send_once lcd ascii0 ascii3 --> Ga naar lijn 3
irsend send_once lcd ascii0 ascii4 --> Ga naar lijn 4
irsend send_once lcd ascii0 ascii5 ascii11 ascii10 ascii0 --> Zet de klok op 11:10:00
irsend send_once lcd ascii0 ascii6 ascii13 ascii9 ascii20 ascii3 --> Zet datum op 13/09/2003

5.2. Verzenden van tekst :

Bovenstaande is nogal omslachtig als je tekst wil versturen. Daarom heb ik een programma geschreven in C dat het versturen van tekst iets eenvoudiger maakt. De broncode van dit C-programma kan je hier (kleur html) of hier (platte tekst) vinden.
